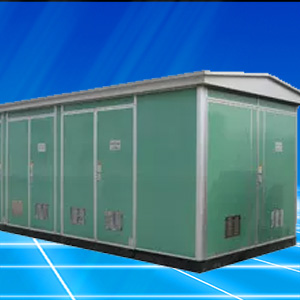

一、變電站用途
YBW-12系列預裝式變電站適用于一次側交流額定電壓12kV、變壓器容量為1600kVA、工作頻率不大于50Hz的公眾能接近的戶外預裝式變電站設備。該變電站是通過電纜對外連接的，可以從它的內部或外部進行操作。用于城市高層建筑、城鄉建筑、居民小區、高新技術開發區、中小型工廠、礦山油田以及臨時施工用點等場所，作配電系統中接受和分配電能之用。 YBW-12系列預裝式變電站符合標準IEC1330：1995《高壓/低壓預裝式變電站》的有關要求、GB/T17467-1998《高壓/低壓預裝式變電站》。
二、結構特點
YBW-12系列預裝式變電站，是將高壓電器設備、變壓器、低壓電器設備等組合成緊湊型成套配電裝置，箱體材料采用槽鋼、鋁合金與阻燃型復合材料制作而成。 YBW-12系列預裝式變電站，具有成套性強、體積小、結構緊湊、運行安全可靠、維護方便、以及可移動等特點，與常規土建式變電站相比，同容量的箱式變電站占地面積通常僅為常規變電站的1/10~1/5，大大減少了設計工作量及施工量，減少了建設費用。在配電系統中，可用于環網配電系統，也可用于雙電源或放射終端配電系統，是目前城鄉變電站建設和改造的新型成套設備。
三、采用標準
DL/T 537-2002高壓/低壓預裝式變電站選用導則
GB/1094-1996電力變壓器
JB/T 10217-2000組合式變壓器
GB/T 14048.1-2006低壓開關設備和控制設備
GB 7251.1-2005低壓成套開關設備
GB/T 15576-2008低壓成套無功功率補償裝置
GB4208-2008外殼防護等級
DL/T621 -1997交流電氣裝置的接地
四、變電站性能要求

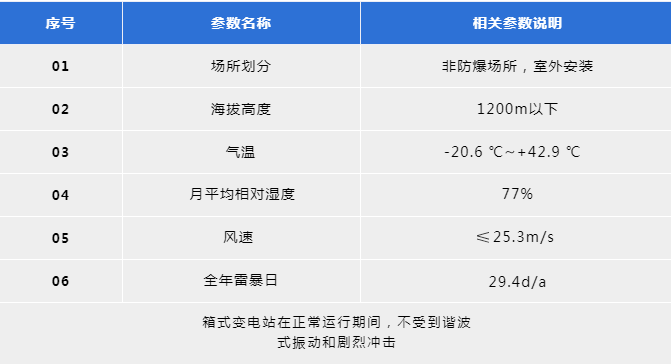

（1）環境條件

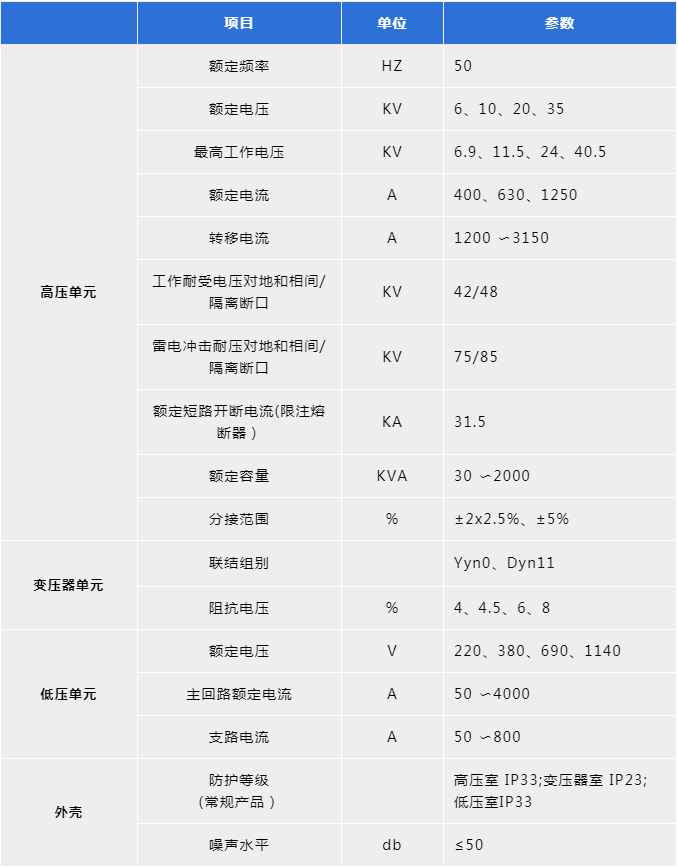

（2）主要技術條件和參數
